Узлы вентилируемого фасада: примыкания, отливы, парапеты

---

Плоскость фасада соберёт любая бригада. Умение видно в узлах: там, где панель встречает окно, кровлю или угол. Именно узлы текут первыми, ржавеют и выдают дешёвый монтаж через год.

Мы делаем все элементы на своём производстве: режем композит на ЧПУ и гнём металл на листогибе. Показываем ключевые узлы так, как их собираем сами.

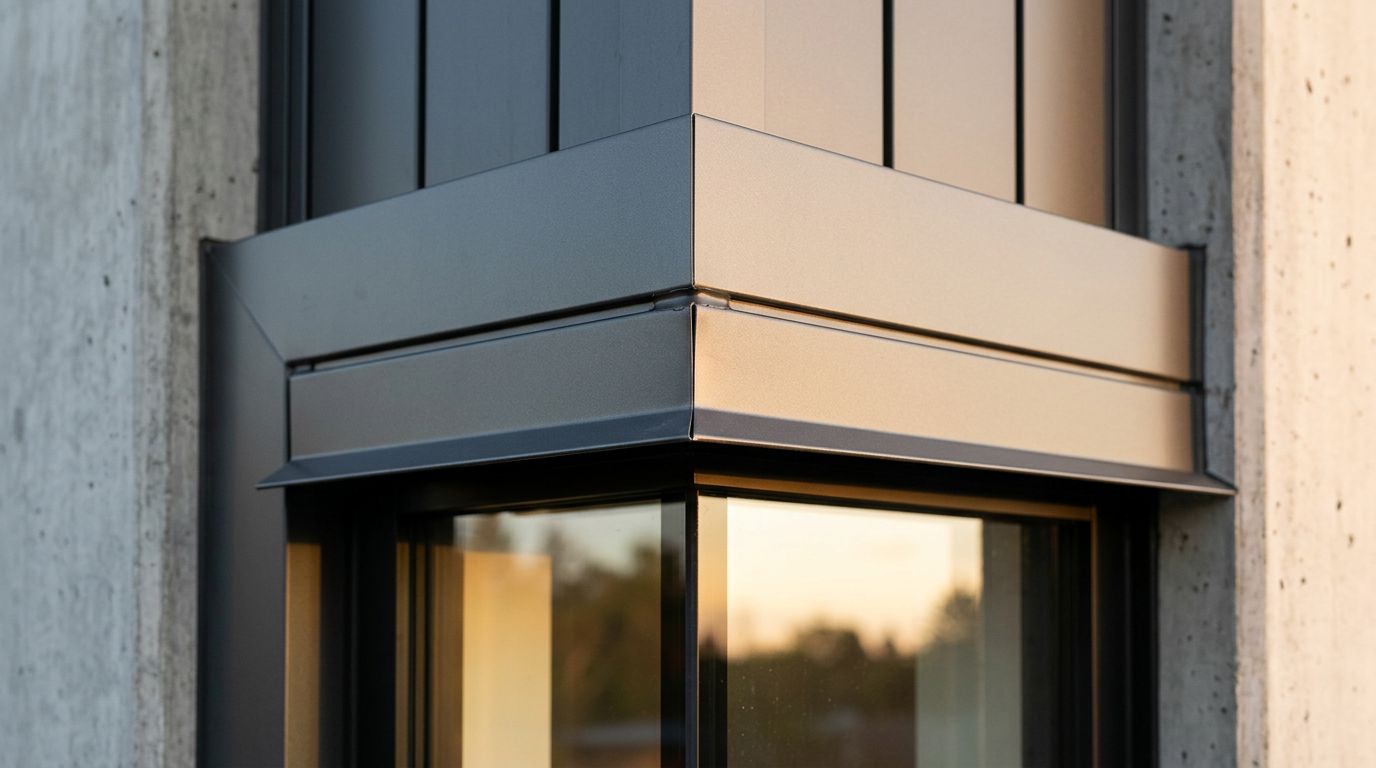

Оконное примыкание

Самый ответственный узел: вода здесь бьёт прямо в фасад.

Схема снизу вверх:

1. Отлив под окном с капельником и загибом боковых краёв вверх
2. Боковые наличники, которые перекрывают торцы отлива
3. Верхний элемент с навесом над окном минимум 20 мм

Правило одно: каждый верхний элемент перекрывает нижний, как черепица. Вода всегда уходит наружу слоями. Ставить отлив «встык» к панелям значит гарантировать потёк под первым же косым дождём.

Отлив из композита делаем заодно с откосом: одна деталь, один шов вместо трёх.

Отлив цоколя

Низ стены закрывает цокольный отлив: он отсекает воду от фундамента и задаёт старт всей облицовке.

Наши требования к узлу:

• Вынос полки 30-50 мм от плоскости панели
• Капельник внизу для сброса воды
• Нижний ряд вентзазора открыт: воздух должен входить

Композитный отлив гнётся одной деталью по всей длине стены без стыков. Стыки это будущие капли на отмостке.

Парапетная крышка

Верх стены закрывают парапетной крышкой из оцинковки с полимером или композита. Она защищает срез кладки и утеплитель от воды.

Три обязательных условия:

• Свесы по обеим сторонам минимум 30 мм
• Капельники на обоих краях
• Стыки деталей только внахлёст 100 мм по направлению господствующего ветра

На длинных стенах ставим компенсаторные стыки каждые 3 метра: металл летом ходит на миллиметры.

Углы

Наружный угол из того же материала, что плоскость: две детали под 90° либо фрезеровка канта с гибкой композита. Второй вариант даёт радиус без шва, выглядит дороже всего.

Внутренний угол закрывают доборной планкой с заходом на обе плоскости. Под ней оставляем продух: угол не должен запирать поток воздуха в зазоре.

Температурные швы

Любая облицовка живёт температурой: композит 4 мм летом удлиняется примерно на миллиметр на метр погонный.

Поэтому:

• Шаг крепежа рассчитан под люфт, панель висит, а не зажата
• На плоскостях длиннее 12 м ставим видимый шов с планкой
• Герметик в швах берём нейтральный, кислотный ест алюминий

Бригады, затягивающие саморезы «намертво», получают волны на фасаде к августу. Это самая частая переделка чужих работ.

Как узлы рождаются у нас в цеху

1. Замерщик снимает размеры объекта с точностью до миллиметра.
2. Конструктор раскладывает панели на листах так, чтобы отход ушёл в доборы, а не в мусор.
3. ЧПУ режет заготовки: кромка ровная, без сколов покрытия.
4. Листогиб формирует отливы, наличники, крышки одной деталью нужной длины.
5. На объект приезжает комплект с маркировкой по месту установки.

Итог для заказчика простой: узлы не «подгоняют на месте», они уже сделаны под ваш дом. Монтаж идёт быстрее, а швы ровные.

Частые вопросы

Можно ли купить стандартные доборы?

Для типовых размеров есть складская линейка. Но окна редко бывают стандартными, и подгонка на месте портит вид. Индивидуальный раскрой дешевле переделок.

Какой герметик использовать на композите?

Только нейтральный силикон или MS-полимер. Кислотный состав разъедает покрытие за сезон.

Что важнее: плоскость или узлы?

Узлы. Кривую плоскость видно сразу, а плохой узел стреляет позже и дороже.
